GSM GPRS модуль передачи данных TC-485 M-Bus
В мире счетчиков с батарейным питанием все не совсем так, как мире счетчиков электроэнергии. Требования к экономии батареи приводят к смене традиционных интерфейсов. Для экономной электроники зажечь светодиод или оптопару это уже заметное потребление энергии. Именно поэтому стандарт M-Bus (Metering Bus) и получил широкое распостранение в приборах учета питающихся от батарей.
Модуль передачи данных TC-485 M-Bus предназначен для передачи информации от счетчиков тепла, воды или любых других устройств использующих стандарт M-Bus (Metering Bus). Он выпускается в двух вариантах:
-

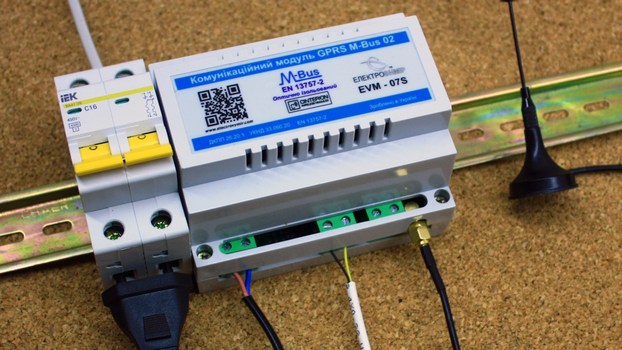

На два прибора учета. Исполнение на DIN рейку.
-

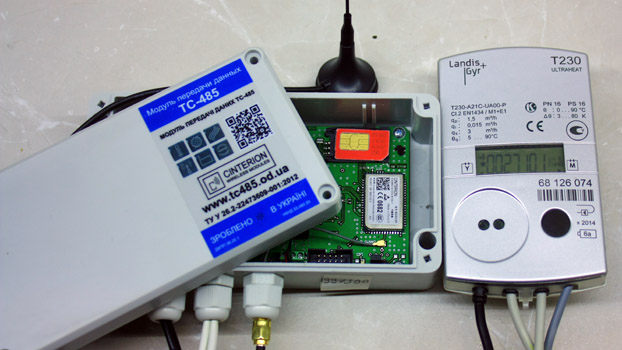

Версия до 36 точек учета. Пылевлагозащищенное исполнение.
Основной особенностью модуля является возможность работы в случае когда он является инициатором связи с сервером и сам обеспечивает поиск и опрос подключенных устройств.
Одним из главных достоинств такого режима это минимальный расход GPRS трафика. Это очень актуально для корпоративных SIM карт, со статическим внутрисетевым адресом, с небольшим объемом предоплаченного трафика и минимальной абонентской платой.
Прием и обработку данных выполняет стандартный Linux LAMP сервер. При этом никаких особых аппаратных требований к нему не предъявляется. ПО сервера в результате формирует стандартный csv файл, с текущими показателями счетчика. Этот файд подходит для просмотра в Excel и обеспечивает широкие возможности для экспорта в программы учета. Также ПО сервера может управлять интервалами получения данных, что например позволяет в зимний период получать данные раз в полчаса, а в летний раз в 12 часов.
Аппаратные особенности
- Оптически развязанный M-Bus интерфейс
- Пылевлагозащитное исполнение
- Работа в широком диапазоне питающих напряжений
- Жесткий сторожевой таймер
- Разьем расширения позволяет подключать Bluetooth диагностику
- Основные режимы работы индицируются светодиодами
- Микропроцессор производства Texas Instruments
- Светодиод "Данные" показывает обмен с прибором учета по M-Bus
- Светодиод "Перегрузка" показывает замыкание на линии M-Bus устройств
- Вход для сигнала охраны. Позволяет подключить контакты открывания шкафа или двери.
- Вход для сигнала охраны срабатывает по перепаду, что позволяет подключить двтчик движения.
Програмные возможности
- Двойная система обнаружения коллизий. На физическом и на логическом уровнях
- Для поиска устройств используется вторичная адресация (Secondary addressing)
- Модуль обеспечивает прямой опрос по модемному CSD соединению
- Модуль обеспечивает прямой опрос по выделенному IP адресу в корпоративных сетях
- Модуль функционирует как telnet сервер. Т.е. ожидает входящего коннект от сервера опроса
- Возможно поставлять модули с предустановленными параметрами заказчика: APN, port
- Возможность оперативной смены APN
Совместимое оборудование
- Новость. Добавлена поддержка тепловычислителя Danfoss Infocal-5.
- GSM GPRS передача данных проверена со счетчиками тепла и воды:
- Landis&Gyr UH50, Ultraheat T230 и другими моделями
- Kamstrup Multical 401, Multical 402, Multical 302, E1, Multical UF Ultraflow 54
- Hydrometer Sharky 775, Sharky 773, Sharky VMT
- Danfoss Sonometer 1000, Sonometer 2000 Infocal 5, Sonometer 2000 Infocal 6
- Поддерживаются многие модели производителей Diehl, Siemens, Itron, Elf, Engelmann, Аква Украина, Aquatherm, Sensus, Zenner и других.
Документация для загрузки
| № | Документ | Версия | Ссылка |
|---|---|---|---|
| 1. | Техническое описание и руководство по эксплуатации TC-485-M-Bus | Версия на 2 устройства учета |  |
| 2. | Паспорт | Для всех версий | |
| 3. | Презентация TC-485-M-Bus. Работа в корпоративных сетях | Adobe reader |  |
| 4. | Пример файла с данными | csv |  |
