LoRa и LoRaWAN системы сбора данных учета воды и тепла
Современные реалии несколько отличаются от идеального мира нарисованного в презентациях LoRaWAN систем.
Реальные требования к получению данных внутри многоквартирных домов и котеджных поселков на первое место ставят не получение прибыли от сети, и не быстроту развертывания в эфире, и даже не возможности шифрования.
Зачастую монтажные и эксплуатирующие организации интересует:
- Общая стоимость системы
- Использование в системе недорогих приборов учета
- Легкость установки системы персоналом с начальными знаниями
- Простота и минимальность обслуживания
- Низкая стоимость владения
Наша компания сосредоточилась на создании устройств удовлетворяющих требованиям локальных LoRa систем. Обычно такого рода комплекты включают в себя минимальное количество оборудования, необходимого для быстрого старта системы.

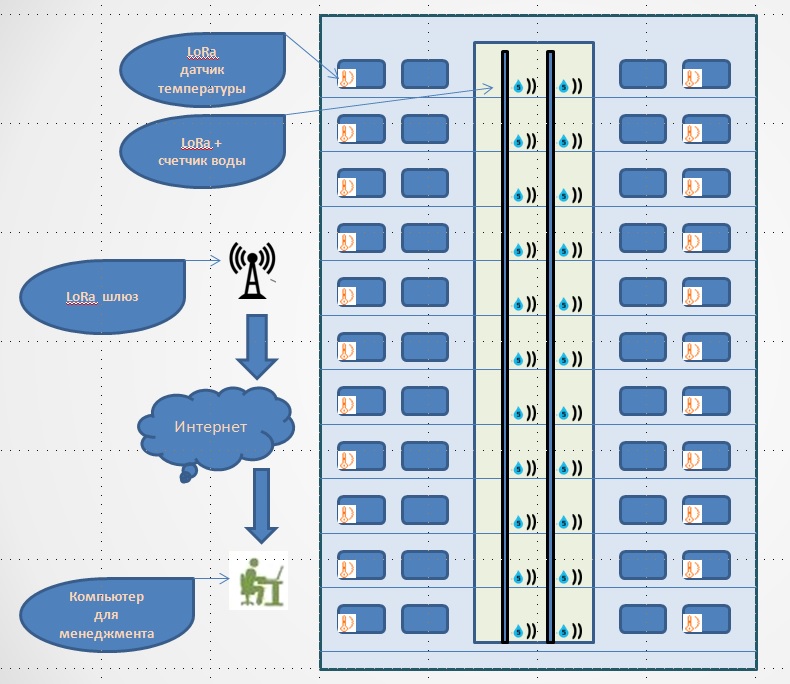

Мы предлагаем гамму устройств позволяющих получать данные со счетчиков тепла и воды и передавать их по радио каналу :
- Двух-канальный LoRa модуль счетчика импульсов. (Например для счетчиков холодной и горячей воды)
- Четырех-канальный LoRa модуль счетчика импульсов. (Этажная установка для счетчиков холодной и горячей воды)
- LoRa датчик температуры в помещении. (Для предотвращения злоупотреблений регулировками отопления)
- LoRa GSM/GPRS модем для отправки показаний на компьютер с системой диспетчеризации
- По заказу доступны встраиваемые LoRa модули для счетчиков тепла с интерфейсам M-Bus(без использования штатных LoRaWAN модулей)
В зависимости от требований эксплуатирующей компании интервал интеграции может быть установлен от 1 часа, до суток. Что позволяет в случае необходимости строить графики потребеления воды или тепла.
Модуль передачи данных TC-485 M-Bus предназначен для передачи информации от счетчиков тепла, воды или любых других устройств использующих стандарт M-Bus (Metering Bus). Он выпускается в двух вариантах:
-
LoRa датчик температуры в помещении. Три варианта исполнения для интеграции в существующий дизайн.
-

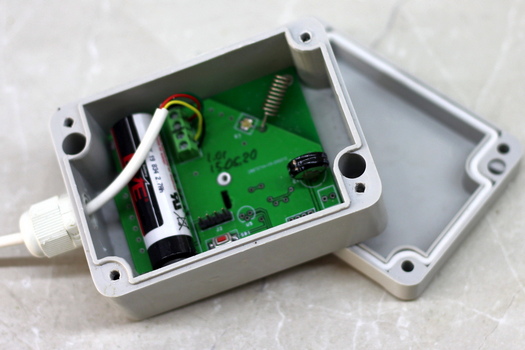

Двухканальный LoRa модуль счетчика импульсов. Пылевлагозащищенное исполнение.
Аппаратные особенности
- Счетный интерфейс к 2 или 4 приборам учета
- Пылевлагозащитное исполнение
- Работа от литиевой батареи 5 лет
- Жесткий сторожевой таймер
- Микропроцессор производства Texas Instruments
- Три варианта расцветки корпуса для внутриквартирного датчика температуры
Документация для загрузки
| № | Документ | Версия | Ссылка |
|---|---|---|---|
| 1. | Техническое описание и руководство по эксплуатации TC-485 | Модуль III-го поколения. Модуль расширения SR16 |  |
| 2. | Паспорт | Для всех версий | |
| 3. | Файл с примерами программирования SIM карты | csv |  |
