Cистема удаленного контроля и отображения данных подстанции.

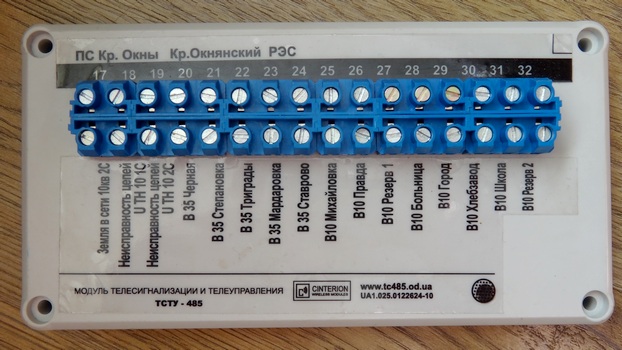

Данная система разрабатывалась с учетом того, что на большинстве подстанций 35 кВ Одессаоблэнерго уже установлены модули TC-485 для сбора информации со счетчиков. Модуль TC-485 с платами расширения выполняет функции как модема, так и устройства сбора информации. Причем если изменение сигналов автоматики подстанциив произойдет в момент сеанса связи, он будет оборван и сигнал об изменениях будет отправлен. На фото представлена, плата расширения SR16, с подписанными сигналами автоматики.

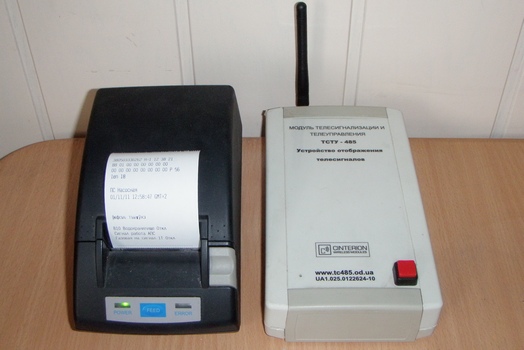

Термопринтер и модуль ТСТУ-485 обеспечивают прием, печать и выдачу на устройство отображения информацию полученную от удаленной подстанции.

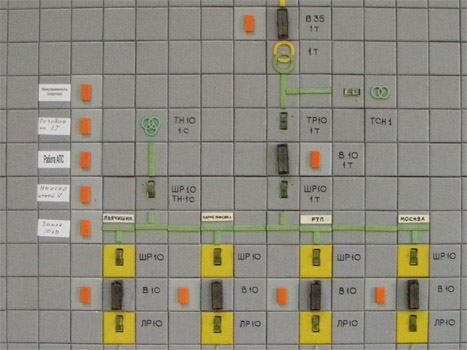

Так выглядит кусочек мнемосхемы Балтского РЭС. (Очень старый тип мнемосхемы)
Подробное описание принципов работы, структуры системы и описание составляющих ее элементов доступно в списке загрузок.
Документация для загрузки
| № | Документ | Версия | Ссылка |
|---|---|---|---|
| 1. | Техническое описание и руководство по эксплуатации ТСТУ-485 | Модуль II-го поколения. |  |
| 2. | Модуль расширения дискретных входов SR16 | Для всех версий | |
| 3. | Паспорт | Для всех версий |  |
